數控機床種類較多在數控車床的編程中常采用粗車復合循環指令 G71 加工零件從而簡化了編程縮短程序的長度減少內存但利用粗車復合循環加工指令 G71 加工零件時 在各種數控車床中相差甚大下面就華中數控與 FANUC 數控系統的粗車復合循環指令G71 為例研究其間的差異性

一兩種數控系統的內外徑粗車復合循環指令

1.FANUC 系統內外徑粗車復合指令 G71

1)指令格式

G71 U( d)R(e)

G71 P(ns) Q(nf) U(u) W(w) F(f) S(s) T(t)

(1)參數說明

d 切削深度(每次切削量) 指定時不加符號 是半徑值

e 每次切削后的退刀量是半徑值

ns 精加工路徑第一個程序段的順序號

nf 精加工路徑最后一個程序段的順序號

u X 方向精加工余量是直徑值具有方向性即外圓加工余量為正內孔加工余量為負

w Z 方向精加工余量

f s t 粗加工循環中的進給速度主軸轉速刀具功能在粗加工時有效

(2)加工路徑

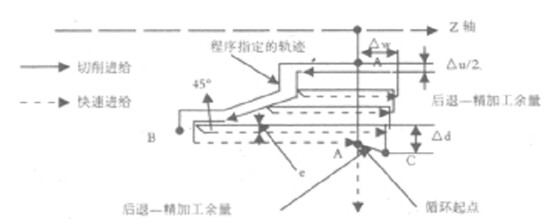

該系統中的 G7l 指令粗加工路徑如下圖所示

2.華中數控系統內外徑粗車復合指令 G71 華中數控系統內外徑粗車復合循環指令 G71有兩種情形的格式

1)無凹槽加工時指令格式

G71 U( d) R(r) P(ns) Q(nf) X(A x)Z( z) F(f)S(s)T(t)

(1)參數說明

d 切削深度(每次切削量) 指定時不加符號 是半徑值

r 每次切削后的退刀量是半徑值

ns 精加工路徑第一個程序段的順序號

nf 精加工路徑最后一個程序段的順序號

x X 方向精加工余量是直徑值具有方向性即外圓加工余量為正內孔加工余量為負

z Z 方向精加工余量

f s t 粗加工循環中的進給速度主軸轉速刀具功能在粗加工時有效

(2)加工路徑該

系統中的 G7l 指令粗加工路徑如下圖所示

2)有凹槽加工時指令格式 G71 U( d) R(r) P(ns)

Q(nf) E(e) F(f) S(s) T(t)

(1)參數說明

d 切削深度(每次切削量) 指定時不加符號 是半徑值

r 每次切削后的退刀量是半徑值

ns 精加工路徑第一個程序段的順序號

nf 精加工路徑最后一個程序段的順序號

e 精加工余量其為 X 方向的等高距離即外徑切削時為正外徑切削時為負

f s t 粗加工循環中的進給速度主軸轉速刀具功能在粗加工時有效

(2)加工路徑

該系統中的 G71 指令粗加工路徑如下圖所示

二華中與FANUC系統內外徑粗車復合指令的差異

1.指令格式的差異

1)FANUC 系統 G71 指令分為兩個程序段第一個程序段指定了加工切削深度和退刀量第二個程序段指定了精加工程序段順序號 X 軸方向精車余量和 Z 軸方向精車余量而華中系統中 G71 指令只是一個程序段同時指定了切削深度退刀量精加工程序段順序號 X 軸方向精車余量和 Z 軸方向精車余量

2)FANUC 系統 G7l 指令中各軸方向精車余量采用U 和 W 參數來表示華中系統中無凹槽加工時 各軸方向精車余量采用 X 和 Z 參數表示有凹槽加工時 只需定義 X 方向的等高距離(精加工余量)

2.程序編制上的差異在華中世紀星和 FANUC 系統當中都具有 ns nf 的程序段都不能含有以下指令固定循環指令參考點返回指令螺紋切削指令宏程序或子程序調用指令但兩者也存在差異華中世紀星系統第一個程序段順序號 ns 程序段中可出現 Z軸方向的運動指令的直線運動 FANUC 數控系統第一個程序段順序號 ns 程序段中不能出現 Z 軸方向的運動指令只能是 X 軸方向的運動指令否則會出現報警

零件加工上的差異使用華中世紀星和FANUC系統內外徑粗車復合指令G7l進行零件加工時 在適用場合及加工軌跡上有一定的差異FANUC系統內外徑粗車復合指令G7l加工的零件輪廓必須是單調遞增或單調遞減的形式否則會產生凹形輪廓不是分層切削而在半精加工時一次性切削的情況解決方法是先使凹槽的地方假想填平加工后再著手加工凹槽部分而華中世紀星數控系統在出現非單調遞增或非單調遞減的零件輪廓時 可采用有凹槽指令格式加工FANUC系統中G7l執行粗車加工后將回到定位點 而華中世紀星系統執行G7l粗車加工后沒有返回定位點 是直接執行精加工這樣可通過刀具補償功能實現加工精度要求如果不想執行精加工可設置參數讓其跳轉 用IF,ENDIF加在ns-nf程序段前后即可
