加工中心編程實例一：利用宏程序切圓臺與斜方臺

切圓臺與斜方臺，各自加工3個循環，要求傾斜10o的斜主臺與圓臺相切，圓臺在方臺之上，如圖所示。

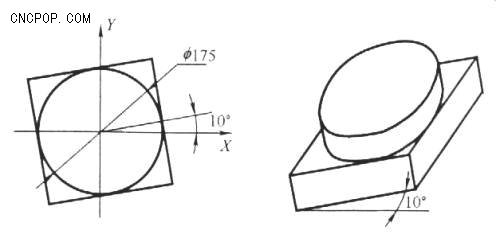

利用宏程序切圓臺與斜方臺零件圖樣

程序
說明

%8101

#10=10.0
圓臺階高度

#11=10.0
方臺階高度

#12=124.0
圓外定點的X坐標值

#13=124.0
圓外定點的Y坐標值

#701=13.0
刀具半徑補償值（偏大，粗加工）

#702=10.2
刀具半徑補償值（偏中，半精加工）

#703=10.0
刀具半徑補償值（實際，精加工）

N01 G92 X0.0 Y0.0 Z0.0

N02 G28 Z10 T02 M06
自動回參考點換刀

N03 G29 Z0 S1000 M03
單段走完此段，手動移刀到圓臺面中心上

N04 G92 X0.0 Y0.0 Z0.0

N05 G00 Z10.0

#0=0

N06 G00 [X-#12] Y[-#13]
快速定位到圓外（-＃12，-＃13）

N07 G01 Z[-#10] F300
Z向進刀-＃10mm

WHILE #0 LT 3
加工圓臺

N[08+#0*6] G01 G42 X[-#12/2] Y[175/2] F280.0 D[#0+1]
完成右刀補，準備切削

D[#0+1]
D01=#701;D02=#702;D03=#703

N[09+#0*6] X[0] Y[-175/2]
進到工件的切入點

N[10+#0*6] G03 J[175/2]
逆時針切削整圓

N[11+#0*6] G01X[#12/2] Y[-175/2]
切出工件

N[12+#0*6] G40 X[#12] Y[-#13]
取消刀補

N[13+#0*6] G00 X[-#12]

#0=#0+1

ENDW
循環三次后結束

N100 G01 Z[-#10-#11] F300
進給方向切削深度

#2=175/COS[55*PI/180]
方臺外定點的X坐標

#3=175/SIN[55*PI/180]
方臺外定點的Y坐標

#4=175*COS[10*PI/180]
方臺的X向增量值

#5=175*SIN[10*PI/180]
方臺的Y向增量值

#0=0

WHILE #0 LT 3
加工斜方臺

N[101+#0*6] G01 G90 G42 X[-#2] Y[-#3] F280.0 D[#0+1]

N[102+#0*6] G91 X[+#4] Y[+#5]

N[103+#0*6] X[-#5] Y[+#4]

N[104+#0*6] X[-#4] Y[-#5]

N[105+#0*6] X[+#5] Y[-#4]

N[106+#0*6] G00 G90 G40 X[-#12] Y[-#13]

#0=#0+1

ENDW
循環三次后結束

N200 G28 Z10 T00 M06
返回參考點換刀

N201 G00 X0 Y0 M05

N202 M30
程序結束
