Makino牧野加工中心電主軸拆裝維修實例

1．準備相應的工具：

內六角一套，電筒一個，十字起一把，一字起一把，24MM的開口扳手，千分表一塊，磁力表座一個，銅錘一把，

2．了解相應的解體步驟。

注意事項：8#為不能拆卸的部分如圖所示，主軸轉速為16000轉，以目前我們的手段無法更換其軸承，其余部分都可拆卸


更換主軸拉桿需要拆卸部件最多，所以下面以此目的解體主軸。

解體順序如上圖：

1．拆除檢測夾緊傳感器支架。

2．拆除旋轉切削液接頭。

3．拆除過渡連接和中間的旋轉接頭。

4．拆除前端夾爪和彈簧卡套。

5．拆除油缸、缸筒和活塞。

6．拆除檢測速度和主軸定位的數齒盤。

7．取出拉桿，更換前端拉桿接頭。

8. 為不可拆卸軸承

詳細介紹拆裝步驟。（07.3.11實例）

1．首先記錄下相應的管路接頭記號。如圖

2．將所有管路拆除后，將主軸放置在干凈、空曠、光線良好的維修場所進行拆卸工作，并準備干凈的防繡包裝紙和無紡布鋪設在旁邊、備好干凈料盒，用于零件的存放。

3．拆除旋轉接頭連接處和開關支架，并做好記號。如圖

4.接著拆除過渡連接和旋轉接頭，12顆M6螺釘，小心檢查并保護好陶瓷密封，檢查旋轉接頭和軸承的完好狀態。

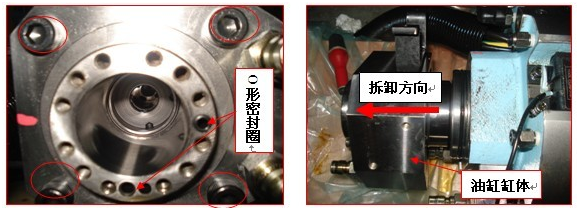

5．拆除油缸螺釘，取出油缸缸筒，注意取出缸筒時盡量不要用起子或錘子敲擊，如必須敲擊時需要將磕碰傷用油石修磨平整，并檢查O型密封圈是否有損壞

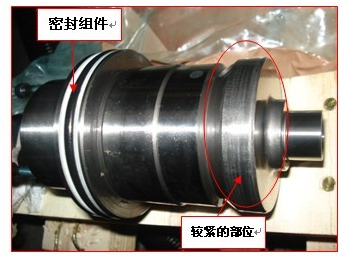

6.取出活塞，如圖位置連接較緊時，上下晃動取出，禁止使用硬物敲擊，檢查密封組件是否損傷。

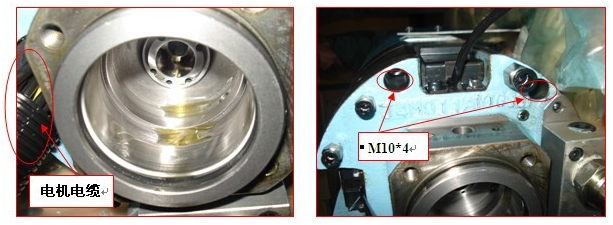

7.取出活塞后，將油缸內壁擦拭干凈，檢查內壁是否又損傷，并將電機動力電纜壓條拆開。可以開始拆除如圖四個M10螺釘。

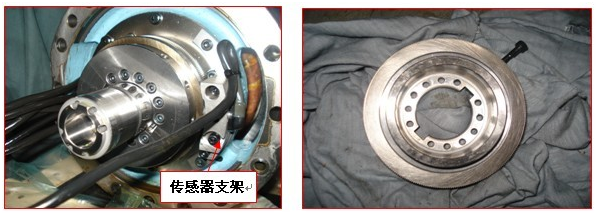

8.拆除后，小心拉出法蘭，注意電纜線和端面O型圈，拆除如圖12個M4的螺釘，梳齒盤上有記號，無需重復做記號。

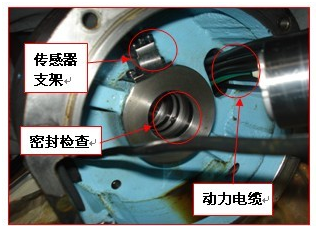

9.檢查如圖法蘭是否有積油現象，用嗅覺判斷是主軸油還是液壓油，如是液壓油需要檢查O型圈是否有磨損，如是主軸油，需要檢查主軸油道孔的密封圈是否完好，并檢查傳感器支架的緊固螺釘情況。

10.最后可以取出主軸拉刀桿，檢查所有螺釘和蝶形彈簧是否損壞。

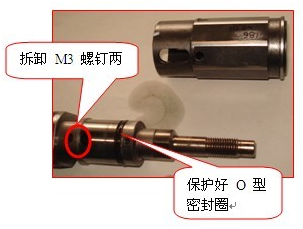

11.取出如圖拉桿2顆M4的螺釘，取出外套

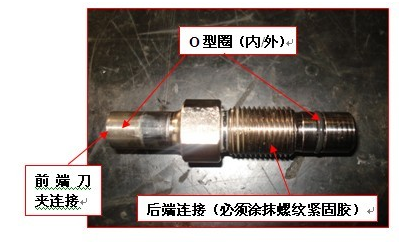

12. 更換前端拉桿連接的部件，松開釘絲，注意內部的銅墊塊不要丟失，并檢查內外孔O型圈是否完好，安裝時需涂上螺紋緊固膠。

13.全部更換工作已經完成，需要倒序安裝。

14.安裝時法蘭體時，端面需要涂抹端面密封膠，盡量避開密封圈.接著梳齒盤和主軸的跳動誤差需要使用千分表測量，將磁力表座吸附在主軸本體上，通過螺釘?shù)乃删o度來調整跳動誤差值為0.006MM，其他部件倒序安裝即可。切記小心謹慎，欲速則不達，祝君好運！！！

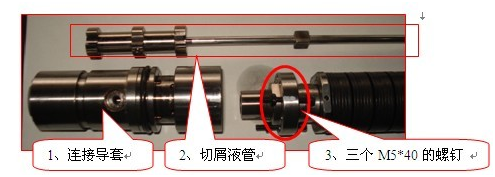

問題逐步顯現：當進行到第6步時，發現活塞的表面有不均勻的磨損，懷疑為前端連接偏斜所至，導致后端連接有同樣趨勢，繼續向前拆卸時，進行到第10步時發現主軸內拉刀桿上的三個螺釘中的一個斷裂，導致后部連接套產生偏心所至。

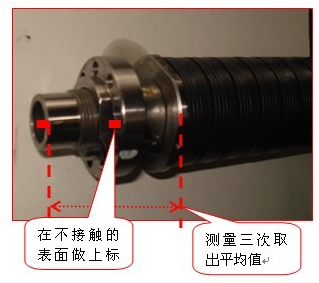

由于必須將拉桿解體才能更換螺釘，考慮到碟型彈簧的鎖緊力的確定有一定的風險。所以班組人員對其結構又進行了分析，最后判斷運用測量法和角度確認發來滿足力矩要求。

修復方法：1、將前端定位套拆下
