國民經濟的快速發展對裝備工業提出了越來越高的要求裝備工業的技術水平和現代化程度決定著整個國名經濟的發展水平和速度數控技術是當今先進制造技術和裝備最核心的技術 機床數控技術綜合了微電子與計算機技術 自動測量與控制技術 以及先進的機床制造技術 它已經而且還在繼續改變?nèi)藗儌鹘y(tǒng)的機械制造技術的概念我們必須快速提高機床的數控化率以提高制造能力和水平

目前我國機床數控化率不到3 而用普通機床進行加工普遍存在著各種問題工人勞動強度大生產周期長生產的產品在市場上缺乏競爭力影響企業的效益生存和發展所以必須大力提高機床的數控化率提高機床數控化率有兩個途徑一是購買新的數控機床二是把普通機床改裝成為數控機床既普通機床的數控化改造普通機床的數控改造既經濟又快捷是符合我國國情的提高機床數控化率的一個主要途徑1.普通機床數控改造的意義和必要性

1.1進步公司中心競爭力

數控機床的精度更高柔性更大出產功率更高更好地滿意了市場競爭和技能開展的需求可以說機床數字控制技能的應用是機械制造職業現代化的象征它在很大程度上決議公司在市場競爭中的勝敗

1.2節約更新設備費用

目前我國機床數控化率不到3 數控化改造普通機床的同置辦新機床比較通常可節約60%擺布的費用大型及特別設備尤為顯著通常大型機床改造只需新機床置辦費用的1/3 即便對原機床的構造進行完全改造晉級也只需花費采購新機床60%的費用

1.3節約訓練工人費用

在原有機床基礎上進行改造和新的數控機床比較較工人更簡單上手訓練時間短訓練費用少

2.普通機床數控改造的內容

機床的數控改造主要是在原有機床的基礎上進行重新設計 最終使機床具有或部分具有數控加工能力如提高機床的自動化程度加工精度和生產效率下面以用微機數控技術改造普通車床CA6140為例作介紹

普通車床CA6140是工廠常用的一種普通車床存在著一些弱點 如剛性不足抗振性差熱變形大滑動面的摩擦阻力大以及傳動元件之間存在間隙等等不具有數控加工能力

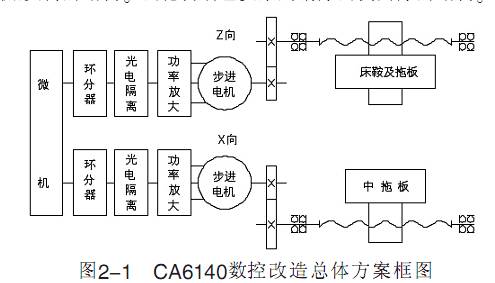

2.1CA6140數控改造方案

2.1.1系統的運動方式與伺服系統的選擇

改造后的經濟型數控車床應具有定位直線插補 順逆圓弧插補 暫停循環加工公英制螺紋加工等功能故應該選擇連續控制系統 考慮到屬于經濟型的數控機床加工精度要求不很高為了簡化結構 降低成本所以驅動元件采用步進電機 并采用開環控制系統

2.1.2數控系統

根據機床要求采用8位微機 由于MCS 51系列單片機具有集成度高可靠性好功能強 速度快抗干擾能力強 具有很高的性價比等特點 決定采用MCS 51系列的8031單片機擴展系統控制系統由微機部分鍵盤及顯示器 I/O接口及光電隔離電路環形分配器步進電機功率放大電路等組成系統的加工程序和控制命令通過鍵盤操作實現 顯示器采用數碼管顯示加工數據及機床狀態等信息

機械傳動方式

為了機床到達更高的分辨率選用步進電機經齒輪減速再驅動絲杠為了確保更高的傳動精度和平穩性盡量減小摩擦力選用滾珠絲杠螺母副一起為了進步傳動剛度和消除間隙選用有預加負荷的構造齒輪傳動也要選用消除齒側間隙的構造

CA6140數控改造效果

用滾珠絲桿螺母副更換普通車床上的絲桿及光桿

進步了機床的加工精度和加工功率

用步進電機作為伺服機構 驅動機械部分作業

用主動換刀刀架完成了主動換刀

選用8031單片機 加上一些外圍拓展芯片控制系統

作業 具有必定的數控加工功能

結語

普通機床數控化改造具有重大的現實意義也是必要的我國有大量的普通機床這是問題同時也是巨大的資源普通機床數控化改造涉及多個學科領域是一項非常復雜的系統工程數控化改造要注意與實際情況相結合因地制宜以達到最好的效果
