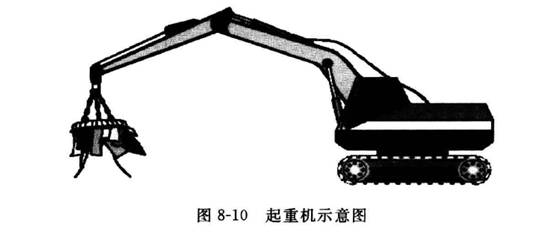

圖8-10是起重機示意圖。起重機的桿臂由一臺液壓缸驅動，該液壓缸所承受的是牽引負載，所以該液壓缸必須承受拉力。根據工作要求，液壓缸的活塞桿應該能夠停在任何工作位置，以確保重物能夠停在空中所需位置?；芈分邪惭b溢流閥，為液壓缸提供背壓阻尼，以保證液壓缸能夠執行可控制的伸出動作。

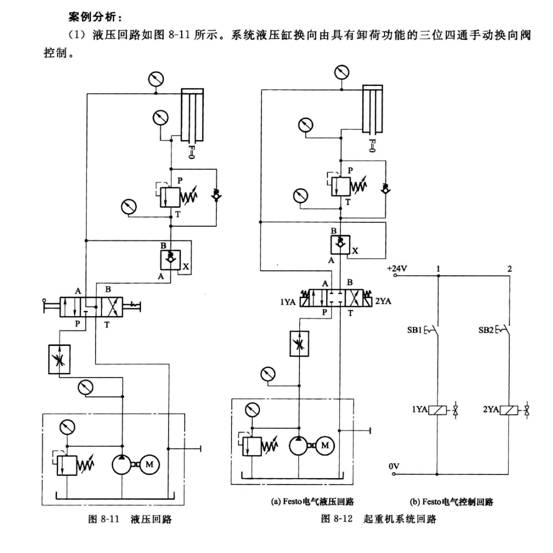

(2) Festo電氣液壓模擬試驗如圖8-12所示。利用三位四通雙電控?fù)Q向閥控制液壓缸方向。啟動SBl, lYA得電，控制液壓缸活塞桿下行(伸出)，用溢流閥為液壓缸提供背壓阻尼，防止液壓缸及其工作部件因自重而自行下滑或失控超速;斷開SBl、啟動SB2, 2YA得電，控制液壓缸活塞桿縮回;同時斷開5B1, SB2，液壓缸活塞桿能在任意位置停止。調節調速閥，控制流量，進而控制液壓缸活塞桿速度。

結論:

(1)圖8-11中，當Y型三位四通手動閥位于中位時，液控單向閥關閉，由于液控單向閥的密封性很高，可以對液壓缸進行鎖定。即使是在液壓系統出現壓力故障時，液控單向閥仍能使液壓缸活塞桿長期維持原位，重物懸停。

(2)當液壓缸活塞下行時，油缸進油路中的高壓油輸入液控單向閥的液控口，導致液控單向閥打開，油缸活塞可以伸出下行，放下重物。在液控單向閥的液控口輸人壓力油后，回油油液可以從液控單向閥的B口流向A口，此時，液壓缸有桿腔的回油油液經溢流閥、液控單向閥流回油箱。
