談案例裝料裝壓控制系統

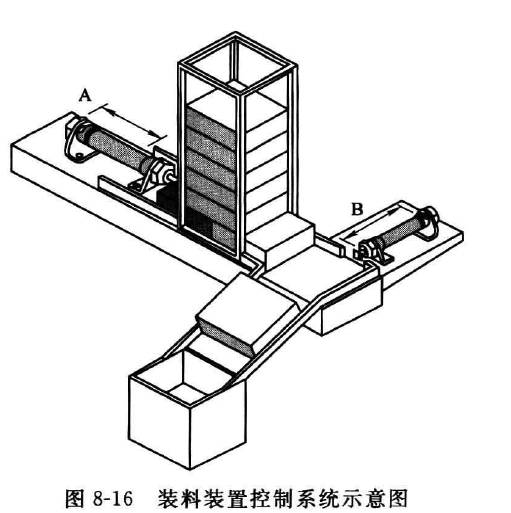

用兩個氣缸從垂直料倉中取料并向滑槽傳遞工件,完成裝料的過程。如圖8-16所示,要求按下按鈕缸A伸出,將工件從料倉推出至缸B的前面,缸B再伸出將其推人輸送滑槽。缸B活塞伸出將工件推入裝料箱后,缸A活塞退回,退到位后,缸B活塞再退回,完成一次工件傳遞過程。
案例分析:

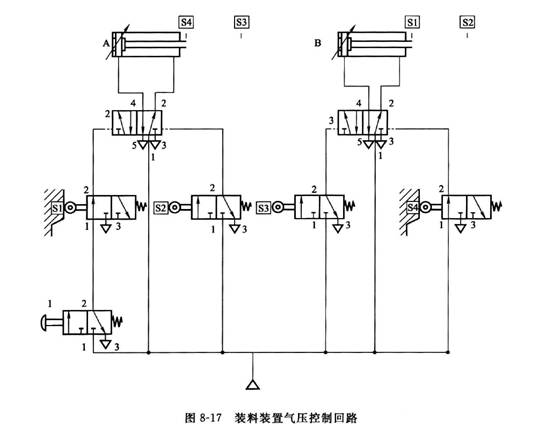

裝料裝置氣壓控制回路如圖8-17所示。
按下啟動按鈕1.缸在原位壓下行程閥S1,氣控閥左位工作,缸A伸出,把工件從料倉中推出至缸B前面,缸A壓下行程閥S3,氣控閥3左位工作,缸B伸出,把工件推向滑槽,缸B壓下行程閥S2,氣控閥2右位工作,缸A退回原位,缸A壓下行程閥S4,氣控閥3右位工作,缸B退回原位,缸B壓下行程閥S1,一次工件傳遞過程結束,開始下一個循環。

加工中心 廠家

鉆攻中心 廠家
結論:
<1)根據設計要求,送料、裝料分別用不同的氣缸來控制。按下啟動按鈕,系統能自動完成送料缸A進一裝料缸B進一送料缸A退一裝料缸B退的動作循環。
(2) Festo電氣氣壓模擬試驗中,主控閥采用二位五通雙氣控?fù)Q向閥,利用四個二位三通行程閥控制主控閥換向,即控制氣缸到達行程終點時的預定換向動作。

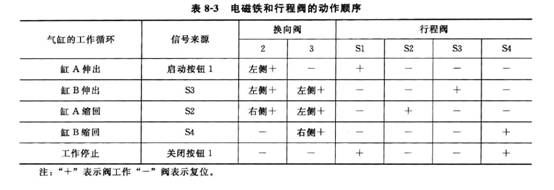

<3)系統電磁鐵和行程閥的動作順序見表8-3
