FANUC 0I系統比例縮放功能的參數設置及編程

目前FANUC Oi系統因其較高的性價比廣泛用于現代制造業與高職院校教學中。FANUC Oi系統的數控銑床(加工中心)都具有比例縮放功能、鏡像功能及旋轉功能，根據零件的結構特點合理地選擇相應的功能指令可以減少編程的工作量，同時還能提高編程效率和準確性。

1.設參數開啟FANUC Oi系統縮放功能

在應用縮放功能指令進行數控機床自動加工時系統會報警，報警信息為“使用了不存在的G代碼”，而程序中的編程指令明明是嚴格按照FANUC說明書來定義的，其原因是沒有開啟系統的比例縮放功能，可以按以下四個步驟開啟FANUC Oi縮放功能:

①修改系統寫保護參數，此時數控系統出現報警P/S100允許寫入?yún)?shù)，操作者暫且不管。

②在MD工工作方式下，按功能鍵SyS-tern,輸入8132，再按軟鍵[搜索」，將No.8132#5設置為1。 <No.8132#5用于指定

是否使用縮放，設為0時，不使用:設為1時使用縮放功能)

③修改好No. 8132#5參數后系統出現P/S報警000請關閉系統電源，此時操者作必須關閉系統電源。

④重新打開系統電源，FANUC Oi系統縮放功能已經被開啟，將寫入?yún)?shù)改為0，再按系統復位鍵RESET,至此參數修改完畢

購買加工中心高速加工中心鉆攻中心請選擇伯特利數控

2.設置縮放倍率單位及指令

雖然FANUC Oi系統的數控銑床(加工中心)都具有比例縮放功能，但不同的生產廠家設置的系統參數有所區別，在編寫加工程序時比例縮放指令格式會有差別。設置縮放倍率單位及指令的操作步驟如下:

①修改系統寫保護參數，此時數控系統出現報警P/S100允許寫入?yún)?shù)，操作者暫且不管

②在MDI工作方式下，按功能鍵按功能鍵system,輸入5400再按軟鍵[搜索]，將No.5400#7設置為1或0。當設為1縮放的倍率單位0. 001倍:當設為0縮放的倍率單位0. 00001倍

③在同一界而下移動光標至No. 5400#6將其設為1或0。當設為0所有軸的縮放倍率用P指令，即編程格式為G51 X Y Z P常用于所有軸以相同的比例縮放:當設為1時所有軸縮放倍率用I、J. K指令，即編程格式為G51 X Y Z I J K常用于各軸以不等比例縮放

④將寫入?yún)?shù)改為0，再按系統復位鍵RESET,至此參數修改完畢

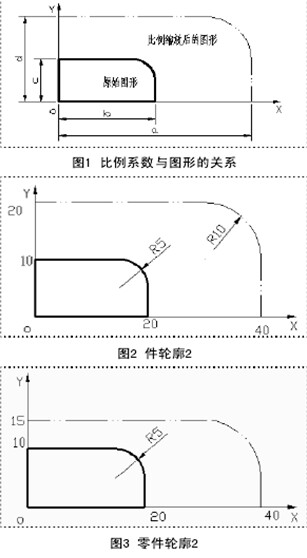

比例縮放功能的編程主要有兩個要素:縮放中心和各坐標軸縮放比例如果在G51編程格式中省略了X, Y, Z，則刀具當前所處位置為縮放中心。比例系數與圖形的關系見圖1，粗實線繪制的是原始零件輪廓，雙點畫線表不以。點為縮放中心，縮放后得到的零件輪廓，其中a/b表}X軸方向的比例系數、d/c表}Y軸方向的比例系數

根據各坐標軸縮放比例的不同，比例縮放功能的編程分為兩種情況:所有軸以相同的比例縮放和各軸以不同比例縮放

2. 1所有軸以相同的比例縮放

用縮放功能編寫圖2所不零件輪廓時，因為X, Y車由的比例是一致，均放人了2倍此時可將系統參數No. 5400# 7設置為1,No. 5400#6設為0時，用縮放功能編寫圖2零件的加工程序段為G5IXOYOZOP2000

需要說明的是G51指令既可指定平而縮放，也可指定空間縮放，但有時我們不希望進行Z軸方向的比例縮放，這時可以修改系統參數No. 5401#0設定執行縮放的坐標軸，如果將某軸設為0則該軸縮放無效，如果將某軸設為1則該軸縮放有效

2. 2各軸以不同比例縮放

用縮放功能編寫圖3所不零件輪廓時，因為X, Y軸的比例不一致，此時要重新設定系統參數將No. 5400# 7設置為1,No. 5400#6設為1其中用縮放功能編寫圖3零件加工程序段為G5IXOYOZOI2000J1500;

使用不等比例縮放時編程注意事項:①比例系數I、J. K不能用小數點指定且均為正值: ②在比例縮放中進行圓弧插補，如果指定不同的縮放比例，則刀具也不會畫出相應的橢圓軌跡，仍將進行圓弧的插補，圓弧的半徑根據I、J中的較人值進行縮放，例如圖3中放人后得到的圓弧半徑為10

3.設置縮放倍率由機床系統自帶參數決定

縮放倍率即可以由程序中指定，還可以用參數指定倍率在等比例縮放中，如果程序中未給定P，則按系統參數N0. 5411中magnification設定的比例(單位0. 001倍)縮放。例如圖2零件的加工程序段改為G5IXOYOZO，那么在操作機床時我們可以將系統參數N0. 5411中magnification設為2000，這兩種方法運行的結果是一樣的

在不等比例縮放中，如果在程序中未指定比例工、J. K，則系統參數No. 5421設定的X, Y, Z軸比例有效。例圖3零件加工程序段改為G5IXOYOZO:那么在操作機床時我們可以事先將系統參數No. 5421中的X, Y分別設為2000和1500

4.結束語

加工中要運用FANUC Oi系統比例縮放功能，一定要事先設參數開啟該功能，縮放的兩種設定不能同時使用，但是I、J. K設定包容了等比縮放的功能，所以在操作中建議采用I、J. K設定比例系數。比例縮放對刀具長度補償值，刀具半徑補償值和刀具偏置值無效.
